Korrekt jordning av en magnetisk flödesmätare är avgörande för att upprätthålla exakta och stabila mätningar. Den här artikeln undersöker vikten av jordning, effektiva jordningsmetoder och försiktighetsåtgärder för att säkerställa optimal prestanda.
VarförMagnetiska flödesmätareSka vara ordentligt jordad?
Elektromagnetiska flödesmätare fungerar genom att mäta spänningen som genereras när ledande vätskor strömmar genom ett magnetfält. Mätelektroderna utsätts för likströms- eller växelströmsfält och kan vara mycket känsliga för yttre störningar. Utan ordentlig skärmning och jordning kan brus och störströmmar störa de svaga inducerade signalerna, vilket äventyrar noggrannheten och stabiliteten. Pålitlig jordning säkerställer att flödesmätaren fungerar utan elektriska störningar, vilket säkerställer mätprecisionen.
Hur man jordar en magnetisk flödesmätare korrekt
1. Jordning på metallrör
Vid installation på metallrör utan isolerande beläggning:
Anslut röret till flödesmätaren.
Fäst jordledningen till jordningsnätet.
Denna inställning säkerställer en direkt och stabil jordanslutning.
2. Jordning på icke-metalliska rör
För installationer på icke-metalliska rör finns det tre vanliga jordningsmetoder:

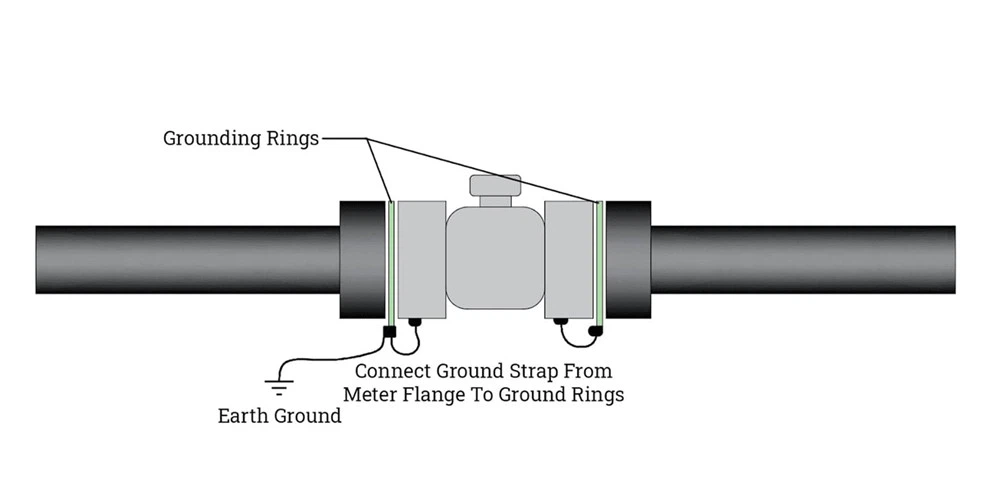

A. Jordningsringar
Jordningsringar är installerade på flänsarna i båda ändarna av det fodrade mätröret.
De säkerställer att den ledande vätskan fungerar som referenspunkt för differentialpotentialsignalen, vilket skapar en stabil signal.
Typer av jordningsringar:
Normal typ: Standard för de flesta applikationer.
Skyddstyp: Skyddar flänsfoder, speciellt i korrosiva miljöer.
Halstyp: Idealisk för slipande media, erbjuder extra hållbarhet.
B. Jordningselektroder (treelektrodsystem)
För mycket korrosiva medier är elektrodmaterialet vanligtvis tillverkat av ädelmetaller (t.ex. tantal, titan, platina).
Jordringar för sådana applikationer kan vara oöverkomligt dyra, speciellt för stora diametrar.
En tredje elektrod läggs till vid den lägsta punkten av sensormätröret för kostnadseffektiv jordning.
C. Virtuell jordning
Denna avancerade teknik eliminerar behovet av ytterligare jordningsringar eller elektroder.
Den isolerar ingångsförstärkaren och optokopplaren i flödesomvandlarkretsen, vilket gör att mätkretsen kan flyta på vätskans potential.
Virtuell jordning minskar installationens komplexitet och kostnad.
Viktiga försiktighetsåtgärder för jordning
Oberoende jordning:
Jordamagnetisk flödesmätareseparat för att undvika störningar från läckströmmar eller elektriskt brus från andra instrument.
Välj jordningsplatsen på ett klokt sätt:
Håll jordpunkten borta från stor elektrisk utrustning för att förhindra störningar.
Skydda flödesmätaren under installationen:
Undvik att skada elektroderna eller gummibeklädnaden inuti flödesmätaren vid svetsning.
Använd gummipackningar mellan flänsarna för att förhindra läckage.
Jordning är inte bara ett tekniskt krav utan ett kritiskt steg för att säkerställa noggrannheten och tillförlitligheten hos magflödesmätare. Oavsett om det är installerat på metallrör eller icke-metalliska rör, bör valet av jordningsmetod – vare sig det är jordningsringar, elektroder eller virtuell jordning – matcha applikationens behov. Korrekta försiktighetsåtgärder under installationen förbättrar flödesmätarens prestanda ytterligare och gör noggranna mätningar möjliga även i utmanande miljöer.
